TEHNOLOGIE INOVATIVĂ ŞI ECHIPAMENT TEHNIC CU ORGANE ACTIVE ANTRENATE PENTRU AFÂNAREA ÎN PROFUNZIME ŞI CREŞTEREA FERTILITĂŢII SOLURILOR

Progam SECTORIAL ADER 2020

Cod proiect: 22/ADER 1.3.5

Obiectivul proiectului:

Obiectivul general al proiectului vizează creşterea fertilităţii solului şi implicit, sporirea producţiilor agricole ca urmare a implementării unei tehnologii inovative şi a echipamentului tehnic cu organe active antrenate pentru afânarea în profunzime. Totodată proiectul urmăreşte diseminarea acestor rezultate către utilizatorii din exploataţiile agricole cu terenuri supuse alternativ unui puternic exces de umiditate şi deficit de aeraţie primăvara şi unui deficit de umiditate vara sau pe terenuri compactate.

Fazele de execuţie ale proiectului:

Faza 1: Studiu prospectiv privind tehnologiile şi echipamentele tehnice de afânare în profunzime a solului. Studiu teoretic privind procesul de afânare în profunzime a solului şi a organelor active antrenate folosite la executarea lucrării

Activitate 1.1. Elaborarea unui studiu prospectiv privind tehnologiile şi echipamentele tehnice de afânare în profunzime a solului

Activitate 1.2. Elaborarea unui studiu teoretic privind procesul de afânare în profunzime a solului şi a organelor active antrenate folosite la executarea lucrării

Faza 2: Proiectarea, pe baza cerinţelor agropedologice, a unui echipament tehnic cu organe active antrenate pentru lucrarea de afânare în profunzime a solului

Faza 3: Model experimental de echipament tehnic cu organe active antrenate pentru lucrarea de afânare în profunzime a solului

Faza 4: Experimentarea în condiţii de laborator şi câmp a tehnologiei inovative şi a echipamentului tehnic cu organe active antrenate pentru afânarea în profunzime şi creşterea fertilităţii solului

Faza 5: Demonstrarea privind utilitatea şi funcţionalitatea tehnologiei inovative. Evaluarea rezultatelor în vederea transferului. Pregătirea documentaţiei tehnică pentru introducerea în fabricaţie. Diseminarea pe scară largă a rezultatelor obţinute

Rezultatele estimate:

- Studiu prospectiv şi studiu teoretic

- Proiect tehnic de execuţie

- Model experimental

- Raport de încercări (laborator, câmp), Procedură de încercări, Manual de exploatare

- Raport de demonstrare, Documentaţie tehnică pentru introducerea în fabricaţie,

- Materiale de informare (comunicări, articole, pagină web etc.)

Rezumatul proiectului:

Obiectivul general al proiectului vizează creşterea fertilităţii solului şi, prin aceasta, sporirea producţiilor agricole prin implementarea unei tehnologii inovative şi a echipamentului tehnic cu organe active antrenate pentru afânarea în profunzime şi diseminarea acestora către utilizatorii din exploataţiile agricole cu terenuri care suferă alternativ de un puternic exces de umiditate şi deficit de aeraţie primăvara şi de un deficit de umiditate vara şi pe cele compactate.

Proiectul se încadrează în obiectivul general ADESC – “Adaptarea tehnologiilor de cultura a plantelor şi de creşterea animalelor pentru diminuarea efectelor schimbărilor climatice” al planului sectorial ADER 2020 şi obiectivul specific 1.3. - "Modalităţi tehnologice proactive de atingere şi conservare a stării de agroclimax în agroecosistemele specializate pentru culturile agricole”, iar scopul urmărit îl reprezintă crearea unei tehnologii inovative viabile pentru conservarea şi exploatarea durabilă a resurselor naturale care să conducă la o schimbare radicală a însuşirilor solului în orizontul compactat, tasat şi impermeabil.

În vederea realizării obiectivului general, proiectul îşi propune următoarele obiective specifice:

- elaborarea unui studiu prospectiv şi teoretic, proiectarea şi execuţia modelului experimental al echipamentului cu organe active antrenate pentru afânarea profundă a solului;

- testarea fiabilităţii echipamentului în diferite tipuri de soluri - raport de încercări de laborator şi câmp;

- demonstrarea eficienţei şi fiabilităţii rezultatelor cercetărilor pentru încurajarea utilizatorilor de terenuri de a introduce tehnologii compatibile cu protecţia solului pentru mărirea permeabilităţii pentru aer şi apă a straturilor de sol.

STADIUL DE REALIZARE

Rezultatele realizate sunt:

- Studiu prospectiv: 1

- Studiu teoretic: 1

- Proiect tehnic de execuţie: 1

- Model experimental: 1

- Raport de încercări (laborator, câmp): 1

- Procedură de încercări: 1

- Manual de exploatare: 1

- Raport de demonstrare: 1

- Documentaţie tehnică pentru introducerea în fabricaţie: 1

- Comunicări: 10 susținute și una în curs de susținere

- Articole: 3 publicate în reviste de specialitate și 1 în curs de publicare.

- Cerere de brevet de invenţie naţională: 1 buc.

- CD ROM (film, poster, fişă tehnică, pliant): 1 buc.

- Pagină web: 1 buc.

Prezentarea tehnologiei inovative realizate în cadrul proiectului

- denumirea tehnologiei inovative: Tehnologie inovativă pentru afânarea în profunzime și creşterea fertilităţii solului;

- operaţiile tehnologice executate:

- tocarea resturilor vegetale;

- aplicarea îngrăşămintelor organice şi în funcţie de situaţie, aplicarea îngrăşămintelor fosfatice şi amendamentelor, eliminarea excesului de apă;

- afânarea adâncă la 40…45 cm pe soluri moderat compactate;

- afânarea adâncă la 60…80 cm pe soluri compactate;

Schiţa tehnologiei inovative pentru afânarea în profunzime şi creşterea fertilităţii solului este prezentată în figura 1.

Fig. 1. Schiţa tehnologiei pentru afânarea în profunzime şi creşterea fertilităţii solului

- echipamentele tehnice utilizate:

- pentru tocarea resturilor vegetale este utilizat agregatul tractor de 65…80 CP + maşina de tocat resturi vegetale MCP 2;

- pentru aplicarea îngrăşămintelor organice este utilizat agregatul tractor de 65…80 CP + maşina pentru administrat îngrăşăminte organice solide MG – 5;

- pentru aplicarea îngrăşămintelor fosfatice şi amendamentelor este utilizat agregatul tractor de 65…80 CP + maşina pentru administrat îngrăşăminte organice solide MA 3,6;

- pentru afânarea adâncă de 40…45 cm este folosit agregatul tractor de 140…180 CP + echipament tehnic cu organe active antrenate pentru afânarea în profunzime a solului EAA;

- pentru afânarea adâncă de 60…80 cm este folosit agregatul tractor de 220…240 CP + echipament tehnic cu organe active antrenate pentru afânarea în profunzime a solului EAA.

B. Procesul de lucru al tehnologiei inovative

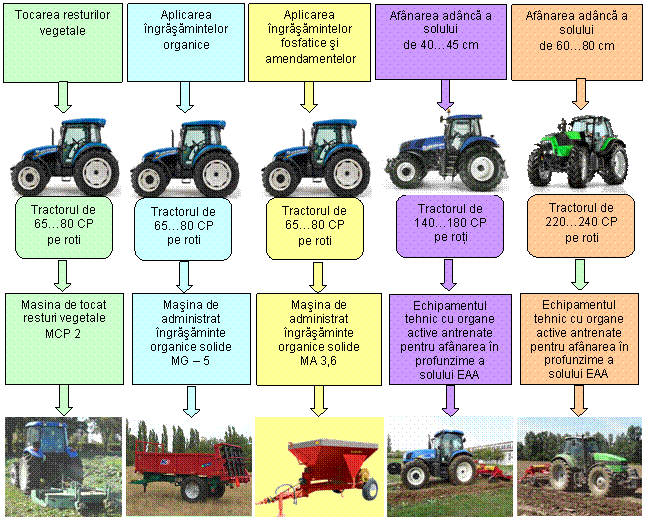

În figura 2 este prezentat schematic procesul tehnologic al tehnologiei inovative.

Fig. 2. Procesul de lucru al tehnologiei inovative pentru afânarea în profunzime

și creșterea fertilităţii solului

C. Fisele tehnice ale echipamentelor tehnice utilizate în cadrul tehnologiei inovative pentru afânarea în profunzime si creşterea fertilităţii solului

- Fisa tehnică pentru maşina de tocat resturi vegetale MCP 2

Maşina MCP 2 este destinată pentru tăierea materialului căzut paralel cu solul şi tocarea resturilor vegetale rămase pe sol după recoltarea culturilor agricole. Maşina are în componentă următoarele părţi principale: transmisie cardanică cu apărătoare, dispozitiv de cuplare, multiplicator de turaţie, cadrul asamblat, rotor cu cuţite, roată de sprijin.

Principalele caracteristici tehnice:

- Tipul de acţionare, mm priză de putere tractor

- Lăţimea de lucru, m 2

- Înălţimea minimă de tăiere, mm 30

- Tipul organului de lucru rotor disc cu cuţite

- Diametrul de lucru, mm 2000

- Numărul cuţitelor pe rotor 2

- Masa, kg 770

- Fisa tehnică pentru maşina de administrat îngrăşăminte organice solide MG – 5

Maşina MG - 5 este destinată transportului şi împrăştierii îngrăşămintelor organice solide, pe terenuri cu panta maximă de 6º. Maşina este primul produs de concepţie românească, echipat cu dispozitiv de împrăştiere cu tobe verticale, cu acţionare a transportorului fie hidrostatică, fie mecanică.

Principalele caracteristici tehnice:

- Tipul maşinii semipurtată

- Tractorul din agregat, CP 65…80

- Masa utilă, t 5

- Masa proprie, kg 2390

- Transportorul cu racleţi

- Acţionarea transportorului

mecanică/hidrostatică

- Dispozitivul de împrăştiere cu tobe verticale

- Lăţimea de împrăştiere efectiva, m cca. 8

- Acţionarea dispozitivului de împrăştiere de la priza de putere

- Viteza de deplasare, km/h

- în lucru 7

- în transport 15

- Fisa tehnică pentru maşina de administrat îngrăşăminte organice solide MA 3,6

Maşina MA 3,6 este destinată transportului şi administrării îngrăşămintelor chimice şi amendamentelor pentru culturile de câmp din cadrul fermelor agricole. Maşina are în componenţă tren de rulare monoax, şasiu cu proţap rigid, benă de forma unui trunchi de piramidă care permite curgerea cu uşurinţă a îngrăşămintelor pe transportorul aflat la bază, aparat de împrăştiere centrifugal, instalaţie de iluminare şi semnalizare conform reglementărilor în vigoare, sistem de frânare inerţial, frână de parcare mecanică.

Principalele caracteristici tehnice:

- Tipul maşinii semipurtată

- Sursa energetică, CP min. 45

- Masa utilă, t 3,6

Dispozitivul de împrăştiere centrifugal

- Lăţimea de împrăştiere, m 6…24

- Norma de împrăştiere, kg/ha

- îngrăşăminte chimice 50...1000

- amendamente 800...10000

- Fisa tehnică pentru echipamentul tehnic cu organe active antrenate pentru afânarea în profunzime a solului EAA

Echipamentul tehnic EAA este destinat pentru lucrări de afânare în profunzime, în scopul micşorării compactării primare sau secundare, în primul rând a solurilor podzolice, brun roşcate, vertisolurile, lăcoviştile şi solurilor aluviale grele.

Poate fi utilizat şi pe cernoziomuri, soluri brune şi soluri aluviale mijlocii. Nu poate fi utilizat pentru executarea unor lucrări de afânare adâncă pe solurile nisipoase, solurile cu pietriş şi rocă dură superficială, pe terenurile inundabile şi cu apa freatică la o adâncime de sub 1 m adâncime, terenuri cu pantă de peste 15 % şi pe terenurile cu alunecări sau izvoare de coastă.

Echipamentul tehnic are în componentă următoarele subansambluri principale: cadru, două organe active tip cuţit, transmisie, roată dreapta şi roată stânga, picior de sprijin, tăvălug.

Principalele caracteristici tehnice:

- Tipul echipamentului purtat

- Puterea tractorului din agregat, KW (CP) 161...176 (220...240)

- Numărul de organe active 2

- Tipul organelor active vibratoare

- Distanţa dintre organele active, mm 1900

- Diametrul roţilor de sprijin şi adâncime, mm 500

- Adâncimea maximă de lucru, cm 80

- Lumina de transport, mm 350

- Diametrul tăvălugului cu colţi, mm 460

- Masa, kg 1290

Echipamentul tehnic EAA (fig. 3) este echipat cu două organe de lucru de tip oscilant acţionate de la arborele prizei de putere a tractorului pentru efectuarea lucrării de afânare în profunzime care favorizează micşorarea compactării solului.

Transmisia pentru acţionarea celor două organe active este formată dintr-un mecanism bielă-manivelă si un mecanism cu balansier.

Cu aceste mecanisme mişcarea de rotaţie din planul de rotaţie al arborelui prizei de putere a tractorului este transmisă într-un plan perpendicular şi transformată în: mişcare alternativă rectilinie a cuţitului vertical şi mişcare oscilantă a lamei brăzdar.

Echipamentul tehnic cuplat la tractor este coborât lent şi introdus în sol până când roţile de sprijin ating solul pentru adâncimea de lucru reglată.

Prin deplasarea tractorului, organele de lucru produc tăierea şi afânarea solului, începând de la adâncimea maximă către suprafaţa solului, iar tăvălugul cu colţi realizeaza mărunţirea agresivă, aşezarea şi nivelarea suplimentară a bulgărilor.

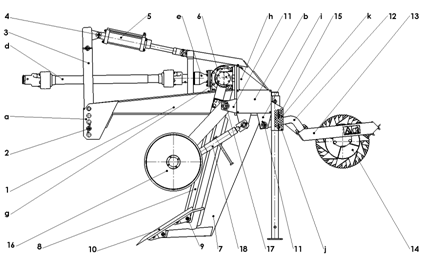

Fig. 3. Echipament tehnic cu organe active antrenate pentru afânarea în profunzime a solului EAA

DISEMINAREA REZULTATELOR

Comunicări susţinute

Pentru comunicarea rezultatelor cercetărilor efectuate pe parcursul derulării proiectului au fost elaborate, redactate şi susţinute în cadrul unor manifestări ştiinţifice următoarele:

1. - Lucrarea „Tehnica modelării parametrice 3D în SolidWorks a unui echipament tehnic de afânare în profunzime a solului” susţinută în data de 22.05.2014 la Simpozionul Progresul Tehnologic – Rezultat al cercetării - Ediţia a IX-a organizat de ASOCIATIA INGINERILOR DIN ROMÂNIA – AGIR la sediul din Bucureşti, Calea Victoriei nr. 119. Manifestarea s-a caracterizat printr-o mare varietate a temelor abordate si tratarea competentă a unor teme de larg interes ştiinţific si practic. Participarea a reprezentat o ocazie ideală de schimb de experienţă, de informare reciprocă a rezultatelor obţinute, de discuţii și observaţii pe marginea acestora.

2. - Lucrarea „Promovarea unui echipament tehnic dotat cu organe de lucru active condus pentru afânare adancă a solului / Promotion of a technical equipment endowed with active working parts driven for soil deep loosening” sustinută în data de 21.06.2013 la 2nd International Conference of Thermal Equipment, Renewable Energy and Rural Development, TE-RE-RD 2013 organizată de Universitatea Politehnica din Bucureşti – Facultatea Ingineria Sistemelor Biotehnice, Institutul Naţional de Cercetare - Dezvoltare pentru Maşini si Instalaţii destinate Agriculturii si Industriei Alimentare – INMA INCD, pentru Optoelectronică INOE 2000 - Bucureşti si Camera de Comerţ și Industrie Vâlcea la Băile Olănești, jud. Vâlcea.

3. - Lucrarea „Echipament tehnic cu organe active antrenate pentru lucrarea de afânare în profunzime a solului” susţinută în data de 28.04.2012 si prezentată sub formă de poster în perioada 26-29.04.2012 la Expoziţia AGROMEXPO, organizată de Camera de Comerţ și Industrie Bacău la Centrul de Afaceri şi Expoziţii Bacău, jud. Bacău.

4. - Lucrarea „Tehnologie inovativă si echipament tehnic cu organe active antrenate pentru lucrarea de afânare în profunzime a solului” susţinută în data de 05.07.2012 si prezentată sub formă de poster în perioada 05-07.07.2012 la EXPOTEHNICA, SALONUL REGIONAL AL CERCETĂRII, organizate de Camera de Comerţ si Industrie, în parteneriat cu Forumul Inventatorilor Români - Filiala Bacău, prin Centrul de Târguri si Expoziţii Bacău la Central Plaza Bacău, jud. Bacău.

5. - Lucrarea „Echipament pentru afânare profundă, mărunţire, tasare si nivelare a solului” prezentată sub formă de poster în perioada 19 – 22 martie 2013 la Salonul Internaţional de inventică PROINVENT, ediţia XI-a, 2013, organizat de Universitatea Tehnică din Cluj-Napoca sub egida Ministerului Educaţiei Naţionale – Cercetare ştiinţifică, Dezvoltare Tehnologică, Inovare si în parteneriat cu Academia de Ştiinţe Tehnice din România - Filiala Cluj, Agenţia de Proprietate Intelectuală a Republicii Moldova, Forumul Inventatorilor Români, Oficiul de Stat pentru Invenţii şi Mărci, Centrul de Multiplicare Materiale Didactice, la Complexul Expo Transilvania din Cluj – Napoca, jud. Cluj.

6. - Lucrarea „Echipament tehnic cu organe active antrenate pentru afânarea în profunzime a solului” prezentată sub formă de poster în perioada 03-05.04.2013 la cea de-a II-a ediţie POLIFEST 2013 organizată de Universitatea Politehnica din Bucureşti.

7. - Lucrarea „Cercetări experimentale asupra tehnologiei inovative si echipamentului tehnic cu organe active antrenate pentru afânarea în profunzime si creşterea fertilităţii solului” prezentată sub formă de poster în perioada 29.08-01.09.2013 la Târgul Naţional pentru Agricultură şi Industrie Alimentară AGRALIMEX 2013, organizat de către Camera de Comerţ, Industrie si Agricultură Teleorman, cu sprijinul Primăriei Municipiului Alexandria în parcul Pădurea Vedea din Alexandria, jud. Teleorman.

8. - Lucrarea „Cercetări privind promovarea unui echipament tehnic cu organe active antrenate pentru afânarea în profunzime a solului”, susţinută în data de19.09.2013 si prezentată sub formă de poster în perioada 19-21.09.2013 la EXPOTEHNICA, SALONUL REGIONAL AL CERCETĂRII 2013, organizat de Camera de Comerţ si Industrie, în parteneriat cu Forumul Inventatorilor Români - Filiala Bacău, prin Centrul de Târguri si Expoziţii Bacău la Central Plaza Bacău, jud. Bacău.

9. - Lucrarea „Echipament pentru afânare profundă, mărunţire, tasare si nivelare a solului” prezentată sub formă de poster în perioada 9-11.04.2014 la cea de-a III-a ediţie POLIFEST 2014 organizată de Universitatea Politehnica din Bucureşti.

10. - Lucrarea „Tehnologie inovativă si echipament tehnic cu organe active antrenate pentru afânarea în profunzime și creşterea fertilităţii solurilor”, susţinută în data de 08.05.2014 si prezentată sub formă de poster în perioada 08-11.05.2014 la cea de-a XXIII-a ediţie a târgului AGROTEX 2014, organizat de Camera de Comerţ si Industrie Dolj la Casa Tineretului din Craiova, jud. Dolj.

11. - Lucrarea „Echipament pentru afânare profundă, mărunţire, tasare si nivelare a solului”, a fost acceptată pentru susţinere sub formă de poster în perioada 01-04.07.2014 la Salonul Internaţional al Invenţiilor, Cercetării, Inovării şi Transferului Tehnologic – Inventica 2014, organizat de Institutul Naţional de Inventică Iaşi (INI).

2. Articole publicate

Pentru diseminarea rezultatelor cercetărilor efectuate pe parcursul derulării proiectului au fost elaborate, redactate şi publicate în cadrul unor reviste de specialitate, următoarele:

- Articolul „Studii privind analiza structurală a structurii de rezistenţă componentă a echipamentului tehnic cu organe active antrenate pentru lucrarea de afânare în profunzime a solului”, autori: Marin E., Pirnă I., Sorică C., Manea D., Cârdei P., publicat în revista INMATEH AGRICULTURAL ENGINEERING vol. 36/Nr. 1./2012, pag. 13…20, revista recunoscută CNCSIS, cat. B+, indexată în următoarele baze de date internaţionale: ULRICHS, CABI, Platforma Editoriala Romana SCIPIO, ELSEVIER /SciVerse SCOPUS, Index Copernicus International, e: ISSN 2068-2239, Editura INMA, Bucureşti, 2012.

http://www.inmateh.eu/INMATEH_I_2012/02_Marin%20E.pdf

- Articolul „Promovarea unui echipament tehnic dotat cu organe de lucru active condus pentru afânare adancă a solului / Promotion of a technical equipment endowed with active working parts driven for soil deep loosening” autori: Eugen MARIN, Alexandru DAVID, Mihai MATACHE, Ion PIRNĂ, publicat în Proccedings 2nd International Conference of Thermal Equipment, Renewable Energy and Rural Development - TE-RE-RD 2013, pag. 185…190, ISSN 1843 – 3359, publicata in format CD, indexată în ProQuest and EBSCO Publishing databases, Băile Olănesti, 2013.

http://www.fluidas.ro/tererd/proceedings/proceedings_TERERD_2013.pdf

- Articolul „Echipamente tehnice pentru afânarea adâncă a solului”, autori: Marin Eugen, ing. Pirnă Ion, Vlădut Valentin, David Alexandru, publicat în revista tehnică specializată TECHNO-MARKET-Masini si Instalatii pentru Agricultură si Industria Alimentară, nr. 1/2014, pag. 10…11, ISSN 1842-2225, Editor ArTech, Bucuresti, 2014.

- Articolul „Tehnica modelării parametrice 3D în SolidWorks a unui echipament tehnic de afânare în profunzime a solului” autori: Marin Eugen, Nedelcu Ancuta, acceptat pentru publicare în Buletinul AGIR, An XIX, nr.3/2014, indexat în BDI: INDEX COPERNICUS INTERNATIONAL, ACADEMIC KEYS, getCITED, ISSN-L 1224-7928, On-line: ISSN 2247-3548, Editura AGIR, Bucureşti, 2014. Aticolul figurează în portofoliul cu articole ce urmează să fie publicate în numărul 3/2014 al Buletinului AGIR, acreditat CNCSIS B+.

Pagină web

În pagina web, special creată pentru acest proiect pe site-ul www.inma.ro, sunt prezentate date de recunoaştere, obiective, rezultate obţinute, prezentarea tehnologiei inovative şi echipamentului tehnic destinat acesteia şi modul de diseminare a rezultatelor obţinute în urma desfăşurării proiectului. Pagina nou creată va conduce la creşterea vizibilităţii, îmbunătăţirea calităţii informaţiei şi reducerea timpului de diseminare a acesteia şi mai ales de scăderea costurilor administrative ale institutului.

Pagina web a proiectului este următoarea: http://www.inma.ro/index_Page743.htm

Cerere de brevet de invenţie

În vederea înregistrării cererii de brevet de invenţie „ECHIPAMENT PENTRU AFÂNARE PROFUNDĂ, MĂRUNŢIRE, TASARE ŞI NIVELARE A SOLULUI” au fost desfăşurate următoarele activităţi:

- a fost completat formularul tip “Cerere de brevet de invenţie” (c.b.i.) în conformitate cu ghidul elaborat de OSIM şi respectând art.14 din Legea nr.64/1991 privind invenţiile, republicată la 08.08.2007, precum şi art.13 din Regulamentul de aplicare a acesteia;

- au fost elaborate următoarele materiale: descrierea invenţiei (conform reg.16 şi art.17 din regulament), revendicările (art.18), desenele explicative (daca este cazul, art.19) şi rezumatul invenţiei (art.21);

- a fost înregistrată cererea de brevet de invenţie la O.S.I.M. cu nr. A/01028/18.12.2012;

Rezumatul cererii de brevet de invenţie:

Invenţia se referă la un echipament tehnic agricol (fig. 4) destinat lucrării de afânare profundă a solului, până la adâncimi de 80 cm, concomitent cu operaţiile de mărunţire, tasare şi nivelare pe terenuri care necesită spargerea stratul de sol impermeabil care se formează sub stratul arabil foarte compact, greu permeabil pentru apă şi cu o structură masivă.

Fig. 4. Echipament tehnic pentru afânare profundă, mărunţire, tasare şi nivelare a solului

Echipamentul tehnic pentru afânare profundă, mărunţire, tasare şi nivelare a solului, conform invenţiei, se compune dintr-un cadru metalic (1) care are prevăzut în partea anterioară două urechi (a) pentru montajul cu un bolţ inferior (2) a unui dispozitiv (3) care este în legătură cu mecanismul de suspendare în trei puncte al unui tractor pe roţi şi care se leagă cu un bolţ superior (4) la un cilindru hidraulic (5) pentru acţionarea în poziţie de transport sau de lucru, iar în partea posterioară o ţeavă cu secţiunea dreptunghiulară (b) care în centru are o placă (c) pentru un mecanism de acţionare a organelor active (6) alcătuit dintr-o transmisie cardanică (d), un reductor conic cu dinţi drepţi e, un cuplaj cu bolţuri elastice (f) şi un excentric (g), în părţile laterale sus două plăci (h) pentru doi suporţi (7) ai celor două organe de afânare profundă de tipul cuţit activ mobil vertical (8) articulate fiecare printr-un bolţ special (9) cu un brăzdar tip daltă (10) şi în părţile laterale jos două urechi (i) pentru montajul articulat prin intermediul unor bolţuri (11) a două braţe (12) de susţinere a unei rame cadru (13) pe care se montează, prin intermediul unor lagăre cu rulmenţi cunoscute, un tăvălug cu colţi metalici (14), iar în părţile laterale spate două plăci (j) cu mai multe găuri (k) în care se fixează câte două bolţuri (15) pentru reglarea adâncimii de lucru prin limitarea zonei de oscilaţie în plan vertical al tăvălugului cu colţi metalici (14) şi două roţi (16) de reglare suplimentară a adâncimii de lucru care sunt montate articulat cu nişte bolţuri (17) în două urechi (l) aflate în partea laterală faţă a ţevii cu secţiune pătrată (b) care sunt reglabile prin intermediul unui mecanism cu şurub-piuliţă stg./dr (18).

CD ROM (film, poster, fişă tehnică, pliant)

Pentru promovarea tehnologiei inovative în cadrul unor manifestări ştiinţifice a fost realizat un CD-ROM care conţine următoarele fişiere: film, poster, fişă tehnică produs si pliant tehnologie.
